App-button

Bloczek wirtualny w aplikacji mobilnej Fox pozwalający na sterowanie bez fizycznego urządzenia.

app_button

Obsługiwana operacja

  • Pozwala na sterowaniem przepływu danych z innego bloczka.

Opis parametrów ikony

Inject_opis

  • 1 - Wejście.

  • 2 - Nazwa bloczka nadana przez użytkownika.

  • 3 - Wyjście.

  • 4 - Stan bloczka zielony – działa, czerwony - błąd.

  • 5 - Komunikaty bloczka.

Wejście (1)

Wejście sterowane sygnałami: true - włączenie przycisku, flase - wyłączenie przycisku.

app_button_in

Wyjścia (3)

app_button_out

Komunikaty bloczka (5)

Opis pod bloczkiem zawiera informację o stanie bloczka lub możliwym błędzie:

  • null - System sprawny - Wartość zwracana przez bloczek podczas startu systemu.

  • Missing default_on configuration - Błąd - Brak konfiguracji.

  • on, clicks: nr - System sprawny - Przedstawia ilość włączeń.

  • off, clicks: nr - System sprawny - Przedstawia ilość wyłączeń.

Konfiguracja - Properties

Ustawienia dostępne po podwójnym kliknięciu lewym przyciskiem myszy.

app_button_properties

Name - Nazwa bloczka nadana przez użytkownika.

Domyślny stan «Włączony» - Przycisk domyślnie jest w stanie aktywnym.

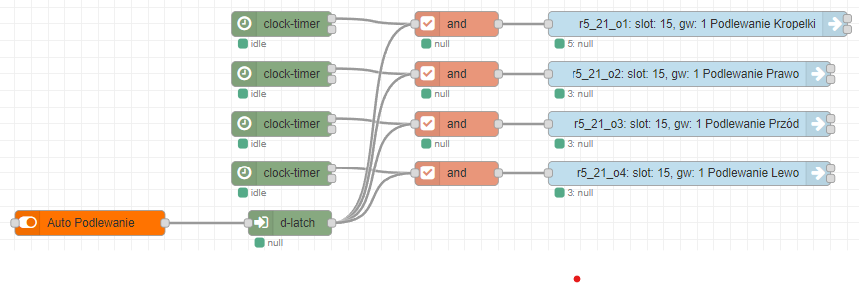

Przykładowe wykorzystanie bloku

Sterowanie podlewaniem

app_button_przyklad

Opis działania układu:

Wirtualny przycisk „Auto Podlewanie” steruje bloczkiem d-latch, który odpowiada za główny włącznik podlewania. Jeżeli przycisk „Auto Podlewanie” pozostanie włączony to w odpowiednich godzinach ustawionych w bloczkach clock-timer zostaną włączone konkretne etapy podlewania.
