Modbus write

Modbus write – Bloczek służy do wysłania wartości na porty RS485 Modbus RTC

Modbus_write

Opis parametrów ikony

modbus-write opis

  • 1 - Wejście sygnałowe.

  • 2 - Nazwa bloczka nadana przez użytkownika.

  • 3 - Wyjśćie sygnałowe.

  • 4 - Stan bloczka: zielony – działa, czerwony - błąd.

  • 5 - Komunikaty bloczka.

Wejście(1)

Wejście dla danych do wysyłania przez system.

Do wejścia podłączamy dane które chcemy wysłać za pomocą komunikacji modbus.

Wyjścia(3)

Wartość wysłana za pomocą bloczka.

Komunikaty bloczka (5).

Opis pod bloczkiem zawiera informację o stanie bloczka lub możliwym błędzie:

  • null - System sprawny - wartość podczas uruchamiania systemu.

  • Wartość numeryczna - System sprawny - W przypadku prawidłowego wysłania danych przez modbus w opisie bloczka znajduje się ta wartość.

  • Invalid device address configuration - Błąd - Nieprawidłowy adres urządzenia.

  • Invalid register address configuration - Błąd - Nieprawidłowy adres rejestru.

  • Invalid bit count configuration - Błąd - Nieprawidłowa wartość bit count.

  • Invalid response timeout configuration - Błąd - Przekroczono czas odpowiedzi komunikacji.

  • Invalid multiplier configuration - Błąd - Nieprawidłowa wartość mnożnika.

  • Invalid endianess configuration - Błąd - Nieprawidłowa wartość endianess.

  • Missing RS485 configuration - Błąd - Nieprawidłowa wartość RS485.

  • RS485 setup incomplete - Błąd - Niekompletna konfiguracja RS485.

  • RS485 port missing - Błąd - Brak konfiguracji portu.

  • Input disconnected - Błąd - Brak podłączenia wejscia bloczka.

  • Invalid function code configuration - Błąd - Nieprawidłowa wartość function code.

  • Invalid bit count configuration - Błąd - Nieprawidłowa wartość bit count.

  • Invalid value type configuration - Błąd - Nieprawidłowa wartość value type.

  • Input disconnected - Błąd - Niepodłączone wejście.

  • Baudrate configuration mismatch - Błąd - Nieprawidłowa wartość baudrate .

  • Parity configuration mismatch - Błąd - Nieprawidłowa parzystość.

  • Stop bits configuration mismatch - Błąd - Nieprawidłowa wartość bitów stopu.

  • Invalid baudrate configuration - Błąd - Nieprawidłowa wartość baudrate.

  • Invalid parity configuration - Błąd - Nieprawidłowa parzystość.

  • Invalid stop bits configuration - Błąd - Nieprawidłowa wartość bitów stopu.

  • Invalid parity or stop bits configuration - Błąd - Nieprawidłowa parzystość lub wartość bitów stopu.

  • Expected 0 or 1 on input - Błąd - Oczekiwana wartość na wejściu 0 lub 1.

  • Failed to parse value - Błąd - Błąd podczas przetwarzania wartośći.

  • Value exceeds 16-bits - Błąd - Nieprawidłowa wartość przekracza 16- bitów.

  • Value exceeds 32-bits - Błąd - Nieprawidłowa wartość przekracza 32- bitów.

  • Value exceeds 32-bit float - Błąd - Nieprawidłowa wartość przekracza 32- bitów float.

  • Failed to create request data - Błąd - Nieprawidłowa wartość odczytu danych.

  • Negative value - Błąd - Wartość ujemna.

  • Value too large for bit count - Błąd - Wartość przekracza pojemność bufora.

  • Failed to create request data - Błąd - Bład tworzenia odpowiedzi.

  • Function code not supported - Błąd - Wartość nieobsługiwana.

  • Invalid address - Błąd - Błąd adresu.

  • Invalid quantity - Błąd - Błąd.

  • IO error - Błąd - Błąd wejść.

  • Unknown modbus exception code - Błąd - Nieprawidłowa wartość kodu.

  • Master/RS485 timeout - Błąd - Przekroczono czas oczekiwania dla master.

  • Slave timeout - Błąd - Przekroczono czas oczekiwania dla slave.

  • Invalid request - Błąd - Błąd odpowiedzi.

  • Internal error - Błąd - Błąd wewnętrzny.

  • RS485 busy - Bład - RS485 port zajęty.

  • RS485 RX overrun - Błąd - Port RS485 odczyt przekroczył wartość.

  • RS485 frame error - Błąd - Port RS485 błąd ramki danych.

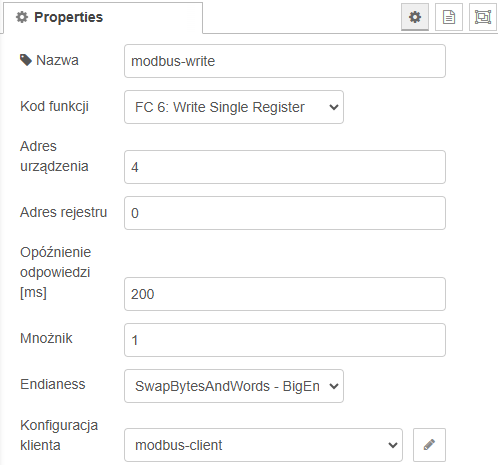

Konfiguracja - Properties

Ustawienia dostępne po podwójnym kliknięciu prawym przyciskiem myszy.

Nazwa - Nazwa bloczka nadana przez użytkownika.

Kod funkcji - Typ komunikacji (należy odczytać z instrukcji urządzenia):

  • FC 5 Write Single Coil - Zapis pojedynczej komórki.

  • FC 6 Write Single Register - Zapis pojedynczego rejestru.

  • FC 15 Write Multiple Coils - Zapis wielu komórek.

  • FC 16 Write Multiple Register - Zapis wielu rejestrów.

Adres urządzenia - Adres urządzenia. Należy odczytać z instrukcji urządzenia.

Adres rejestru - Adres rejestru do odczytu. Należy odczytać z instrukcji urządzenia.

Ilość bitów - Ilość bitów do odczytu. Należy odczytać z instrukcji urządzenia.

Opóźnienie odpowiedzi [ms] - Czas jaki system czeka na odpowiedź.

Mnożnik - Wartość przez jaką zostanie pomnożona wartość przekazana na wejście.

Endianess - Określenie sposobu zakończenia komunikacji. Należy odczytać z instrukcji urządzenia:

  • NoSwap - LittleEndian.

  • SwapBytesAndWords - BigEndian.

  • Bajty w słowie BigEndian, słowa w LittleEndian.

  • Bajty w słowie LittleEndian, słowa BigEndian.

Konfiguracja klienta

Konfiguracja transmisji danych możliwa do zapisania i wykorzystania jako profil w innych bloczkach z komunikacją modbus.

Baudrate - Prędkość transmisji danych.

Parzystość - Ustawienia dotyczące bitu parzystego.

Bity stopu - Ilość bitów rozdzielająca znaki.

Liczba prób wysłania rozkazu po których powiadomić o błędzie - Dopiero przy przekroczeniu ustawionej wartości prób bloczek powiadomi o błędzie. W czasie trwania prób wystawi na wyjście wartość null.

Przykładowe wykorzystanie bloku

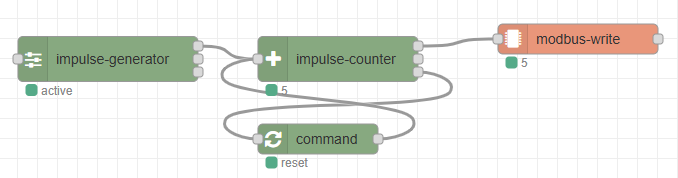

Przesyłanie wartości zliczonej do wyświetlacza

modbus-write_przyklad1

Opis działania układu:

Impulse-generator odgrywa rolę dowolnego układu generującego impulsy. Wartość zliczona przez impulse-counter przekazywana jest bezpośrednio na wejście bloczka modbus-write, bloczek ten przesyła za pomocą odpowiednio ustawionej komunikacji modbus wartość z licznika i wyświetlana jest ona na zewnętrznym urządzeniu. Licznik jest resetowany, gdy osiągnie „Wartość do” ustawioną w bloczku impulse-counter.
