Flex-tariff

Bloczke służący do zarządzania systemem w zależności od cen energii dla teryf dynamicznych.

ikona_flex

Opis parametrów ikony

opis flex_ikona1

  • 1 - Wejście.

  • 2 - Nazwa bloczka nadana przez użytkownika.

  • 3-6 - Wyjścia sygnałowe

  • 7 - Stan bloczka: zielony – działa, czerwony - błąd.

  • 8 - Komunikaty bloczka.

Wejście (1)

Sygnały podawane na wejście bloczka oznaczone odpowiednimi bloczkami tag odpowiadają za wywoływanie różnych akcji:

  • tag:1 - Zmiana czasu najtańszej/najdroższej energii w minutach.

  • tag:2 - Po podaniu wartości true opcja „optymalizuj w trybie ciągłym zostanie aktywowana”, gdy podamy false zostanie dezaktywowana.

Wyjścia (3-6)

  • 3 - Oczekiwany koszt - Zwraca wartość true jeśli bloczek znajduje się w trakcie przedziału czasowego z najtańszą/najdroższą energią. W przeciwnym wypadku zwraca false.

  • 4 - Brak danych - Zwraca wartość true jeśli nie udało się pobrać informacji dotyczących aktualnej ceny energii. W przeciwnym wypadku zwraca false.

  • 5 - Zrealizowany czas - Wartość numeryczna określająca ilość minut, przez które bloczek informował o taniej energii w danym dniu.

  • 6 - Pozostały czas - Wartość numeryczna określająca ilość minut taniej energii nie został jeszcze wykorzystany w danym dniu.

Komunikaty bloczka (8)

Opis pod bloczkiem zawiera informację o stanie bloczka lub możliwym błędzie:

Konfiguracja - Properties

Ustawienia dostępne po podwójnym kliknięciu lewym przyciskiem myszy.

flex konfiguracja

Nazwa - Nazwa bloczka nadana przez użytkownika.

Czas rozpoczęcia - Określenie czasu ropoczęcia okna czasowego, w którym bloczek działa.

Czas zakończenia - Określenie czasu zakończenia okna czasowego, w którym bloczek działa.

Czas najtańszej/najdroższej energii w minutach - Ilość minut, przez które bloczek informuje (jest aktywny) o najtańszej/najdroższej energii w zależności od ustawienia.

Optymalizuj w trybie ciągłym - Po zaznaczeniu bloczek będzie będzie szukał takiego momentu w ciągu dnia, aby być aktywnym ciągiem przez ustawiony czas spełniając warunek najtańszej/najdroższej energii.

Oczekiwany koszt - Wybór rodzaju kosztu, przy którym bloczek będzie aktywny.

  • najtańszy - Najniższy koszt energii w ciągu doby.

  • najdroższy - Najwyższy koszt energii w ciągu doby.

Przykładowe wykorzystanie bloku

Uruchamianie urządzenia na określony czas w momencie najtańszej energii

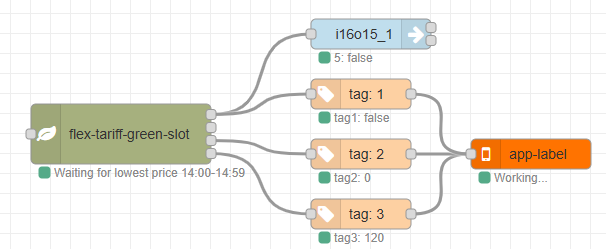

flex_przyklad

Opis działania układu:

Bloczek flex - tariff znajduje 2 godziny z rzędu, podczas których sumaryczny koszt energii będzie najmniejszy. W tym casie pierwsze wyjście zostanie aktywowane (zwróci wartość true) włączając urządzenie przypisane do bloczka output. Dane z pozostałych wyjść można przypisać do bloczka app-label i wyświetlić informacje takie jak stan bloczka lub pozostały czas niskiej ceny eneregii w ciągu danego dnia.

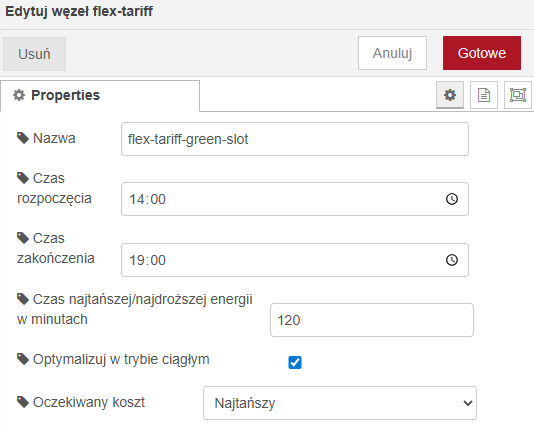

Konfiguracja bloczka flex-tariff:

flex_przyklad_konf
